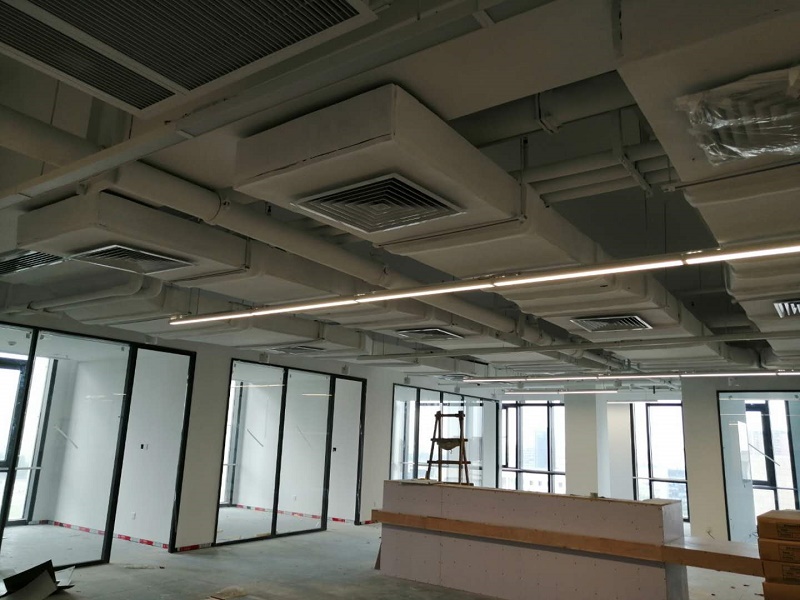

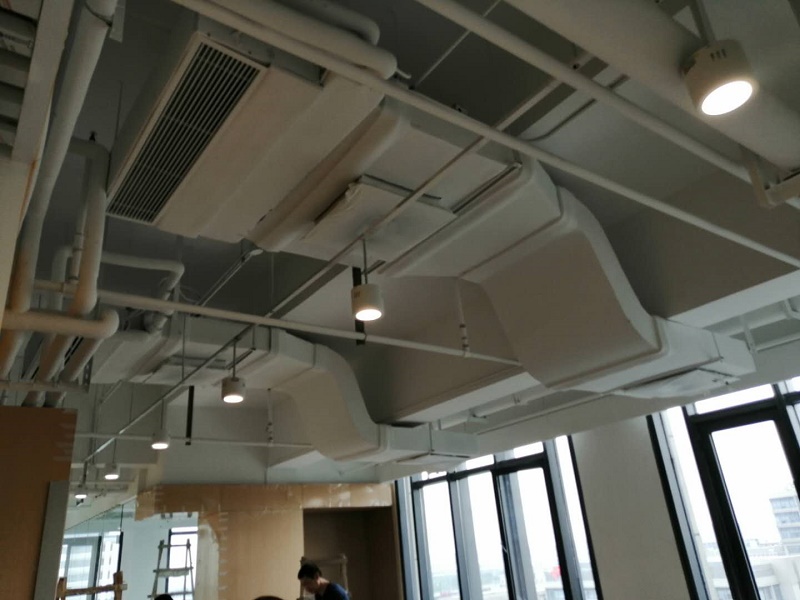

1、送回風管布置不好

現象一：空調安裝風管太長分布不均，某餐廳工程，集中空調，2間大餐廳，4間小餐廳共用一個空調安裝，最遠一個送風口距空調機40m，最近只有5m，共有送風口22個，如圖1所示。使用時末端小餐廳溫度偏高，與設計值偏差太多。

原因：風管較長，風口有近有遠，阻力不易平衡，靠送風口的百葉調節范圍有限，最前邊的風口已接近全關，后邊風口的風量仍達不到設計值。特別是在管道上直接開了幾個風口，靜壓大，出風多，無法合理的控制，嚴重影響后面風口的送風。

現場整改措施：將大小餐廳以外的風口一律關閉，使送風全部進入餐廳，再將大餐廳的部分風口調小，使送風量多送入小餐廳。最后還調不好，只好每個小餐廳加一臺排氣風扇，加強小餐廳的換氣，以降低室內溫度。

現象二：利用吊頂回風容易短路，某工程空調安裝采用吊頂回風。空調房間的回風經各自的吊頂回風回至吊頂內，從吊頂內集中回至空調機房，但在吊頂內不設回風管道，結果遠處房間的風回不去，大部分從近處房間回去，使室溫不均，且有些相鄰房間還相互串音，更嚴重的是靠近機房的房間噪聲太大。

原因：無回風管，遠近回風量不能調節，機房總回風口處未做消聲措施。

現場整改措施：吊頂回風時，在總的回風口處（靠近空調機房），必須裝消聲器，以防機房噪聲傳出。房間有相互隔聲要求者，應采用消聲回風口。這里需要特別提醒的是，利用吊頂回風時，絕不能穿越防火區。

現象三：某變風量空調安裝，采用吊頂回風方式，立面圖如圖3所示。空調箱的回風道上回風口設于走廊內，各房間吊頂上的隔墻上回風口處均設了防火閥，結果走廊的溫度比房間低3～4℃。

原因：為了滿足防火要求，房間的隔墻都砌到樓板底，而為了要實現吊頂回風又必須在吊頂內的房間隔墻上開洞，并在開洞處裝防火閥，而走廊內的回風卻是直接通過走廊集中回風口回到空調機房。這樣就會造成各房間與走廊的回風阻力相差較大，走廊回風的阻力小，回風量就大，所以走廊溫度較低。

現場整改措施:

⑴關小走廊的送風口；

⑵做回風管道，將房間回風回到機房。

小結：公共建筑中常用低速定風量空調安裝，回風的方式應視空調對象的具體情況而定。如高級賓館的門廳大堂、舞廳、大型商場、大宴會廳、保齡球場等可采用集中回風方式。而對小商店、小餐廳、小客廳及小間的游藝室等，因其隔間多，且易改變，應采用有回風管道的均勻回風方式。使每一間隔內有良好的送排風安裝。

吊頂回風介于集中回風與管道回風之間，實際上由于土建安裝時吊頂內的墻洞堵不嚴實，墻不到頂?shù)龋圆豢赡馨蠢硐氲娘L(fēng)量均勻回風。因而，除了在大空間的房間可采用吊頂回風外，間隔墻多的小房間不宜采用集中的吊頂回風方式，因?yàn)閷?shí)際上這種方式往往是靠近機房的回風口回風量大，而遠處的吊頂回風口的回風量很難達到設計值。

2、高層建筑水安裝設備承壓?jiǎn)栴}

現象：某工程采用風機盤管加新風的空氣—水空調安裝，而在設計時沒有考慮設備承壓?jiǎn)栴}，造成設備超壓，嚴重的可造成水安裝設備、閥件損壞及爆管的后果。

原因：空調冷水機組的蒸發器、冷凝器的承壓能力有一定要求，例如，對離心式冷水機組產品而言，承壓能力一般在0.981MPa、1.715 MPa、2.058MPa三個等級，風機盤管在2 MPa左右，如果提高耐壓等級，設備的價格會有所增加。水泵殼體的耐壓取決于殼體的強度和軸封形式，以上設備往往布置在建筑物的最低層承受靜水壓力最大的位置。與此同時，空氣處理設備、閥門、連接管件的耐壓能力也都有一定的要求，而在設計時忽略了主機、設備、閥門等的承壓要求，而造成水安裝設備超壓，設備、閥件損壞及爆管的后果。

預設整改措施：為了很好的解決中央空調水安裝中設備和構件的承壓?jiǎn)栴}，空調水安裝進行豎向分區，水安裝豎向分區有以下主要形式：

⑴中間設置二次換熱裝置

為了減小底層設備的承壓，中間設置二次換熱裝置，將安裝分為低區Ⅰ和高區Ⅱ兩個獨立的水安裝，見圖4所示，低區Ⅰ中，1為冷水機組，4為冷凍水水泵，5為膨脹水箱。高區Ⅱ中，2為冷凍水水泵，6為膨脹水箱，3為中間換熱器。低區供回水溫度為7℃/12℃，通過換熱器冷卻高區供水。高區供水溫度一般為8～8.5℃，回水溫度為13～13.5℃，換熱器通常選用板式換熱器，它可以在介質溫差很小時有較好的換熱效果。通過間接換熱器將水壓傳遞隔斷，組成了單獨的水安裝。

此種做法的缺陷是：高區安裝供回水溫度升高，空氣處理設備也要求相應的增大，增加工程投資。另外，大樓內另增加了水泵噪聲源和管理上的不便。有些情況也可將中間換熱裝置和高區水泵也設置在空調制冷機房，因?yàn)榘迨綋Q熱器的承壓一般比較高，只需提高水泵的承壓能力。

⑵分別設置冷源

為了減小下部設備的承壓，將空調水安裝豎向分成兩個或兩個以上的完全獨立的安裝，分別設置冷源，常用形式有如下類型。

a． 低區冷源設備選擇水冷冷水機組，一般設在大樓的地下層。高區選風冷熱泵機組布置在屋面

b． 低區冷水機組布置在大樓的地下層，高區選擇水冷冷水機組布置在大樓中間部位的設備層，如圖6所示。

c． 高、低區冷水機組均設置在大樓的地下層，或均設置在大樓中間設備層。

分別設置冷源的缺陷是設備投資相對高些，設備的備用率相對較低，管理也相應不方便。

3、空調水安裝水力失衡

現象：某工程空調水安裝分流兩路，兩路均為異程式，所接末端較多，管長較長，如圖7所示。若調節閥調節不合理，會出現水力失衡，空調無法達到預期效果，出現局部過冷或過熱的現象。

原因：

（1）為了節省管材，減少成本，設計員設計時普遍選擇異程式，不考慮同程安裝；

（2）工程設計員忽略了異程水安裝的缺陷，未考慮水力平衡問題；

（3）異程安裝設計簡便，而同程設計較復雜，設計員容易選擇異程安裝。

現場整改措施：將異程安裝合理的改成同程安裝，以改善水力失衡，從而達到預期的空調效果。

小結：中央空調水安裝中一個較為突出問題是水力不平衡。對于某些規模較大又較復雜的安裝，通常有許多控制回路，由于回路大小不一、管線長短不一，稍有不慎就會出現水力不平衡現象。

⑴水力不平衡對冷熱源機組的影響：

保持冷熱源機組的流量在機組規定的限度內可以使設備免受損害，在流量低于機組設計流量時，安全裝置將使機組停止運行。時開時停將使機組所提供的出力低于室內負荷所需的功率，同時如果水量突然減小，控制器來不及反應，也來不及調整機組的出力，就有可能發生水在管內凍結，其后果是相當嚴重的。如果是多臺機組并聯使用，隨著負荷的減小，設計機組容量會是負荷所需容量的幾倍。當實際投入運行機組多于實際需要時，部分機組會長期地重復開啟和停止，且啟停周期很短。這樣，將導致機組效率降低及能耗增加，而且縮短了機組的使用壽命。為確保機組良好運行，合理的方法是在每臺機組處設置平衡閥，這樣可調整流量至設計值。

⑵水力不平衡對輸配安裝的影響

在輸配安裝中，距離水泵最遠的環路因阻力大其差壓值為最小，而距水泵最近的環路則具有最大差壓值。如果沒有任何措施彌補這種差異，那么近水泵段或安裝環路阻力小的環路，水流量會大大高于設計流量；反之,則大大低于設計值，整個安裝中的水量處于分配不均狀態。這種不均勻的水量會使建筑物內室溫不均勻，以及室溫持續波動；近冷水機組處房間過冷，距離遠的則室溫偏高；另外流量偏大的環路的房間相對較快地達到要求的室溫，流量偏小的環路的房間需較長時間才能達到要求的室溫。解決因環路壓差不同引起的水力不平衡的較好辦法，是在各環路回水總管上設平衡閥，可將各環路流量調至設計要求值。

4、多聯機室外機安裝問題

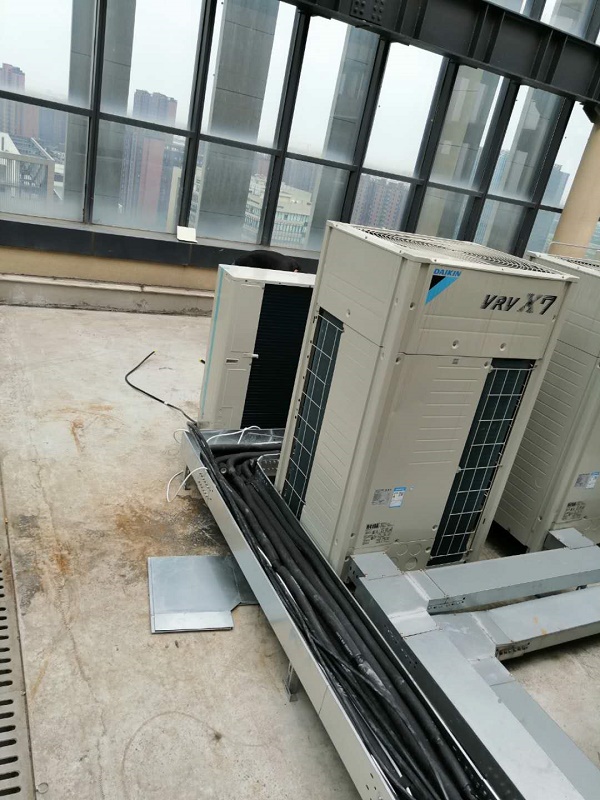

現象：某六層辦公樓，采用12臺數碼多聯機組，6臺GMV-R300W2/B、5臺GMV-R860W6/A和1臺GMV-R900W6/A，機組均放置于室外陽臺上，如圖1所示。一樓的主機出風口到樓板的距離約2m，二樓及其以上的主機出風口到樓板的距離約1.5m。機器安裝完畢后，在調試過程中發現室外機在運行時噪音很大，影響用戶的正常工作環境，而且機組還出現高壓保護停機。（以格力為例）

原因：GMV-R860W6/A、GMV-R900W6/A等大模塊的數碼多聯機組，由于風量等因素的關系，噪聲比小數碼多聯大，并且安裝在不同樓層陽臺上的同一位置，機組全部開啟時，噪音會疊加，增大噪音值。另由于安裝空間限制，夏季制冷時機組不能得到良好的散熱，因此機組很容易出現保護停機，影響用戶正常使用。

現場整改措施：

（1）從噪聲傳播過程入手，在機組外圍設置消音百葉，同時為保持流暢的通風，需在外機上加裝一個導風罩；

（2）從噪聲源頭入手，將機組移至屋頂，一方面可降低機組噪聲對環境的影響，另一方面可以防止各機組同時開啟時的噪聲疊加問題。

附：GMVL-R860W6/A-N1、GMVL-R900W6/A-N1 等大模塊數碼多聯機組安裝要求：

a、對于室外機的前側與左側（或右側）是開放空間的情況；

b、外機安裝時考慮季節風的因素。

現象二：某公寓采用模塊化直流變頻多聯機組，室外機布置在空調機房中，如圖4所示，機組運行后頻繁出現停機保護，根本無法正常工作，而且機組運行時噪音很大，嚴重影響周?chē)h(huán)境，引起公寓中用戶的投訴。

原因：

（1）空調室外機的布置不合理，為了簡化安裝或其它原因?qū)⑹彝鈾C(jī)放置在空間狹窄、換氣不好的空調機房中，由于空氣的流通不暢，機組運行時散發出的熱量不能及時排出，造成機組的溫度不斷上升，達到一定值后機組自動進入高溫保護狀態而停機；

（2）將室外機布置在公寓旁的空調機房中，而沒有對機房和機組采取任何消聲降噪措施，機組運行時的噪音傳到公寓中，而造成公寓中的噪音偏高。

現場整改措施：

（1）加強機房的通風或采取降溫措施，使機組得到良好的散熱，以保證機組的正常運行；

（2）對空調機房采取消聲降噪措施，阻斷噪音向周?chē)h(huán)境傳播。

預設防范措施：

在工程設計時，要嚴格按照外機的安放空間、安放位置、季節風等因素的要求，盡量將多聯室外機布置在空氣流通良好的地方（如屋面等），應能滿足機組散熱的要求，防止機組出現保護，同時也做到了從設計源頭降低機組噪音給環境帶來的影響；如果因各種原因只能將機組放置在室內時，應做好空調機房的通風，以保證機組的正常運行，同時應做好降噪處理，將噪音降到允許的范圍。

5、風機盤管安裝吊頂滲水的問題

現象：在當今的中央空調安裝中，風機盤管是應用比較廣泛的一種空調末端設備。其布置靈活，并且各房間可獨立進行調節，因而在賓館、酒店等建筑中被普遍采用，但是，常常也會因?yàn)樵O(shè)計、安裝上的失誤而帶來許多問題，其中比較常見的就是吊頂滲水問題。如某酒店采用風機盤管加新風安裝，運行后發現經常有水從吊頂上滴下，既破壞了裝修，又引起了用戶的不滿，造成很大損失。

原因：

（1）由于目前對建筑經濟型的要求，層高普遍較低，一般在一米左右的吊頂空間內既要走風管，還要走水管和其它管道，布置比較困難，有時還會出現管道打架的問題。而風機盤管安裝的凝水都是靠管路的坡度自流排出，在足夠的坡度下才能保證排水順暢。有時受吊頂高度的限制，在設計中無法滿足凝水管的坡度使凝水盤內的水不能順利排出，而凝水盤一般都比較淺，積滿水后便會向吊頂溢流，弄濕吊頂；

（2）風機盤管安裝的冷凍水供水管、回水管、冷凝水管的溫度都比較低，在夏季會出現表面結露的現象，所以都必須做保溫，而且對保溫的要求比較高，但實際安裝中由于安裝人員不夠重視，管道的保溫厚度不夠，管壁便會產生凝結水，凝結水滴落在吊頂上將其弄濕；

（3）由于安裝或者其它原因造成風機盤管的排水口堵塞，就會使冷凝水積滿水盤而溢流。盤管一般在濕工況下工作，表面易粘塵，如賓館的客房的地毯纖維飛揚起來從回風口進去機組而粘附在盤管濕表面，被凝水沖下，沉積在滴水盤中，而滴水盤本身的濕環境也有利于細菌的繁殖而產生膠狀污物，從而堵塞排水口；

（4）有些工程設計符合要求，但安裝時由于各種原因沒能正常安裝安裝造成冷凝水排水不暢，破壞天花。

現場整改措施：

（1）在設計風機盤管安裝時，一定要保證冷凝水管有足夠的坡度。當冷凝水管所走的水平路徑較長時，為保證大于0.01的坡度要求，就可能需要較大的吊頂高度，而無法滿足要求，所以在這種情況下，通常都是盡量就近設立管排水；

（2）在設計冷凝水管時，為保證坡度，一般采用鍍鋅鋼管而不采用聚氯乙烯軟管；

（3）做好冷凍水管、冷凝水管的保溫，用吸水率較低的保溫材料按要求做保溫，以減少因凝水而造成吊頂滲水的問題；

（4）對風機盤管進行定期的檢查、清洗，以保證衛生和順暢排凝水的需要。

6、送風口結露

現象一：某酒店宴會廳夏季空調效果很好，室溫也不高， 但有時送風口處掉水滴，偶爾還會滴入食物中，引起顧客的投訴。

原因：當室內設計溫度t=26℃，相對濕度φ=50%時，室內露點為14.8℃，而當送風干球溫度若低于這一值太多時則將結露，當風量減少后更易發生。

現場整改措施:

（1）提高送風溫度，使室內空氣的露點溫度與送風的干球溫度之差一般為2～3℃，根據實驗，不同的風口有下列極限數值：

百葉風口： △t=4.5℃

噴 口： △t=3.6℃

盤型散流器：△t=2.0℃

（2）在送風口內貼保溫材料，以提高送風口的表面溫度，可貼5mm厚的一層耐火保溫材料。

現象二：某商業大廈，采用全空氣空調安裝，在大門的入口處有冷熱風幕裝置，夏季該商業大廈的入口處，經常像下小雨一樣。

原因：

（1）夏季供冷時由于人流不斷，大門口流入大量的室外空氣，而門口的吊頂上有送、回風口與吊頂內的風機盤管機組相連。送、回風口均為鋁合金風口，由于水溫低，致使風口的表面溫度也低，室外空氣直接接觸到低溫表面即產生結露、滴水；

（2）風機盤管的集水盤太淺溢水。現場整改措施：

（1）在送風口的金屬框上貼保溫材料；

（2）加大集水盤，使凝結水不外溢。
